2024/11/25 (Mon)

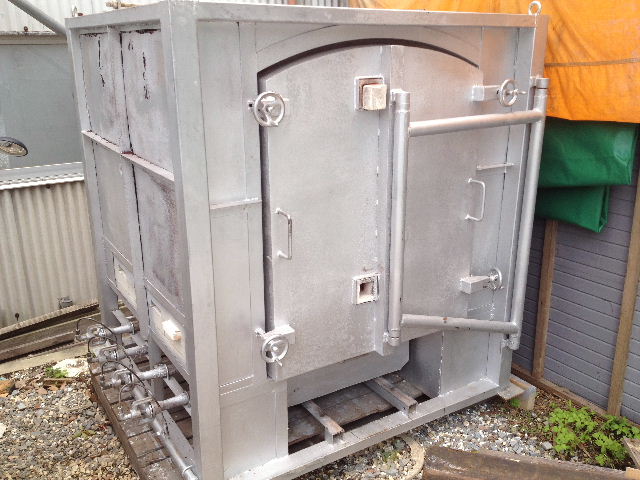

外寸　W1,870D1,650H1,600mm
炉内　W1,000D900H820-850mm
台車寸法　W695D820mm
炉壁　165mm
引出用レール　2,000㎜　取り外し可
仕様　シャットル式　バーナー口遮蔽　エアダンパー　ゲートダンパー　トーチバーナー1本
付属品　無し
価格　350,000円　→　値下げ200,000円(税込)
手数料　税込価格の10%

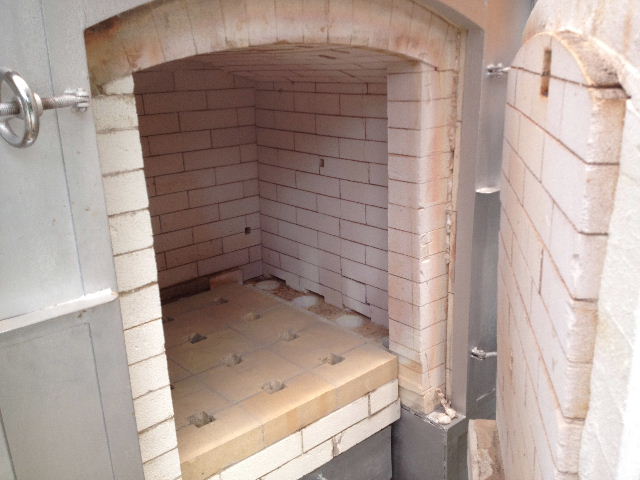

12個の穴から吸い込んだ排炎は台車内部で一室に溜まる構造になっている。
扉側と煙突側の負圧の差を無くす効果がある。












側面に亀裂












背面(煙突側)に10mmほどの亀裂。煙突の炉壁が薄いために変形している。
現状緩みは無い。












上記の背面壁の影響か？天井に大きな欠け。












天井外装　キャスタブルを充填している












バーナー口の遮蔽板　本体レンガの変形があるので多少加工が必要

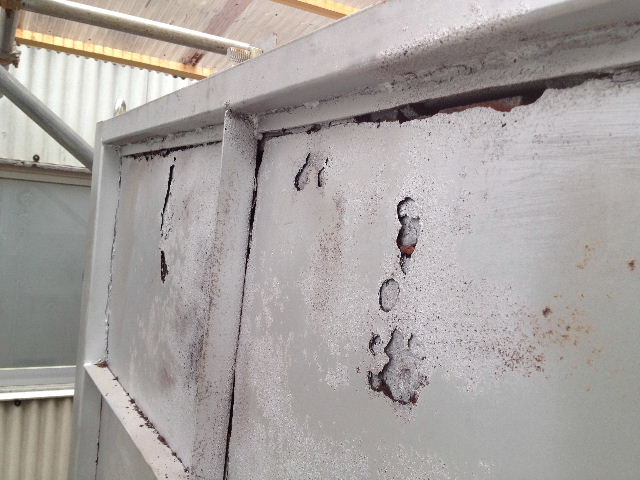

煙突外装　

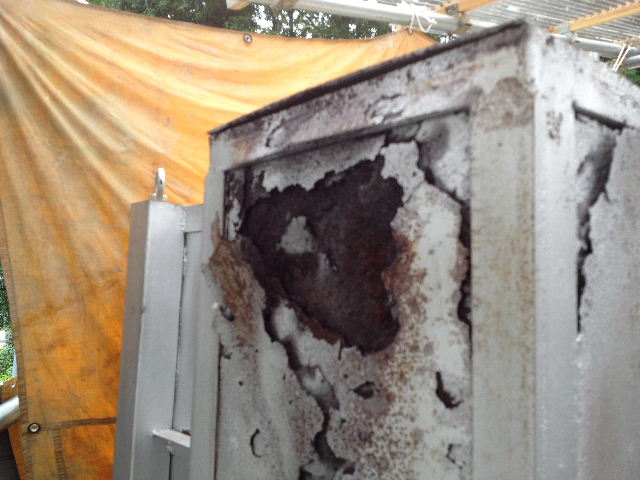

側面外装












ベンチュリーバーナーも作っている小嶋と言うメーカー製。今もあるのかどうかわからない。
修理は四日市市の山下耐火物工業所。
元々のガス配管の構造上、扉側バーナーと煙突側で炎の大きさにムラが出てしまうが、台車の排炎機構で炉圧の差を抑えるように工夫してくれた。さすが職人。

修理費も低く抑えてくれたので当初の価格から下げられ20万円。
しかしながら全体的にレンガが痛んでしまっているので、価格相応と言ったところか。

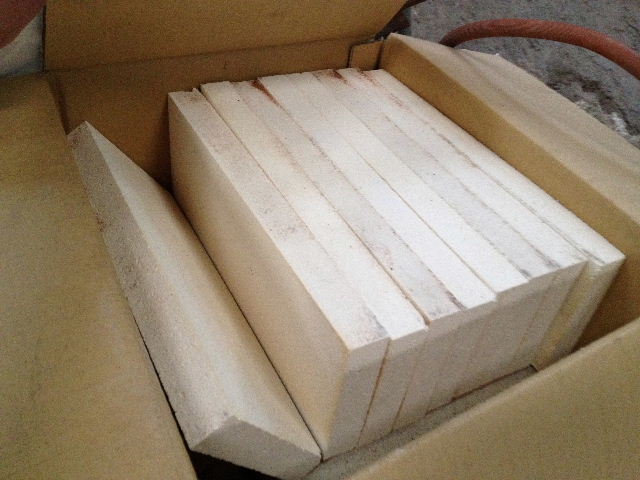

容積は棚板を350×300mm4枚敷とした場合0.34立米。8本バーナーなので適した棚板があれば0.42立米までは十分使えそう。
